众所周知，跳、合闸线圈设计时都是按短时通电而设计的。跳、合闸线圈的烧毁，主要是由于跳、合闸线圈回路的电流不能正常切断，至使跳、合闸线圈长时间通电造成的。一、分闸线圈长时间通电的原因  1、断路器拒分  控制回路正常时，断路器出现拒分的
故障均为连杆机构问题，死点调整不当，使断路器分闸铁芯顶杆的力度不能使机构及时脱扣，使线圈过载，造成分闸线圈烧毁。  2、分闸电磁铁机械故障  线圈松动造成断路器分闸时电磁铁芯位移，使铁芯卡涩，造成线圈烧毁。或是由于铁芯的活动冲程过小，当接通分闸回路电源时，铁芯顶不动脱扣机构而使线圈长时间通电烧毁。  3、辅助开关分合闸状态位置调整不当  在断路器分合闸状态时，应调整
辅助开关使其指示到标示的范围内，然而实际调整断路器开距和超行程等参数时，会改变断路器分合闸的初始状态，而辅助开关分合位置的初始状态未做相应的调整，将导致辅助开关不能正常切换分合闸回路而使分闸线圈烧毁。  4、分闸控制回路辅助开关接点使用不当  分闸控制回路上接有一对延时动合接点，该延时目的是为了保证断路器在合闸过程中出现短路故障时能完成自由脱扣。然而，当断路器合闸时间极短，远小于断
路器的分闸时间，断路器未来得及脱扣时就已合闸到位，此时，分闸控制回路的延时接点的延时作用将失去意义。相反，该延时接点在分闸过程中，由于辅助开关动静触头绝缘间隙较小，经常出现拉弧现象，频繁拉弧，久而久之使辅助开关的触头烧毁，继而引起分闸线圈烧毁。  5、分闸回路电阻偏大  分闸线圈回路绝缘降低，或是线路过细造成电阻偏大，使得分闸回路电压有衰减，导致控制电压达不到线圈分闸电压动作值，分
闸线圈长期带电，线圈烧毁。二、防止分闸线圈烧毁的措施  (1) 将分闸回路的延时动合接点改接为一对普通的常开接点，经常检查辅助开关的接点及辅助开关的拐臂螺丝，正确调整辅助开关的位置，使辅助开关与断路器分合闸位置正确、有效地配合。  (2) 固定好分闸线圈，经常检查分闸线圈的铁芯有无卡涩。  (3) 每年的检修工作中，正确调整好断路器的连杆机构，经常检查断路器的自由脱扣是
否正常，断路器的低电压动作试验是否在额定电压的30%-65%时可靠跳闸。

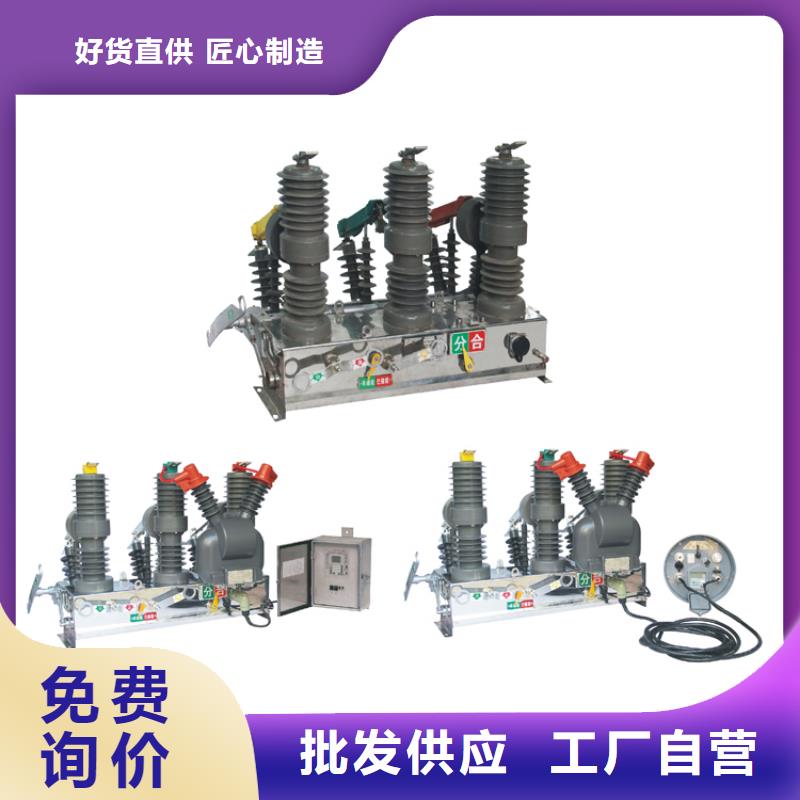

灭弧不用检修的优点，在配电网中应用较为普及，发展简史1893年，美国的里顿豪斯提出了结构简单的真空灭弧室，并获得了设计 ，1920年瑞典佛加公司次制成了真空开关，1926年等公布的研究成果也显示了在真空中分断电流的可能性。
  但因分断能力小，又受到真空技术和真空材料发展水平的限制，尚不能投入实际使用，随着真空技术的发展，50年代美国才制成批适用于切断电容器组等特殊要求的真空开关,分断电流尚停在4千安的水平，由于真空材料冶炼技术上的进步和真空开关触头结构研究上所取得的突破。
  1961年，开始生产15千伏，分断电流为12.5千安的真空断路器，1966年试制成15千伏，26千安和31.5千安的真空断路器，从而使真空断路器进入了高电压，大容量的电力系统，80年代中期，真空断路器的分断能力已达100千安。
  从1958年开始研制真空开关，1960年西安交通大学和西安开关整流器厂共同研制成批6.7千伏，分断能力为600安的真空开关;随后又制成10千伏，分断能力为1.5千安的三相真空开关，1969年华光电子管厂和西安高压电器研究所制成了10千伏。
  2千安单相快速真空开关，70年代以后，已能独立研制和生产各种规格的真空开关，真空断路器通常可分多个电压等级，低压型一般用于防爆电气使用，像煤矿等等，2真空断路器的特点①触头开距小，10KV真空断路器的触头开距只有10mm左右。
  操作机构的操作功就小，机械部分行程小，其机械寿命就长，②燃弧时间短，且与开关电流大小无关，一般只有半周波，③熄弧后触头间隙介质恢复速度快，对开断近区故障性能较好，④由于疏通在开断电流时磨损量较小，所以触头的电气寿命长。
  满容量开断达30-50次，额定电流开断达5000次以上，噪音小适于频繁操作，⑤体积小，重量轻，⑥适用于开断容性负荷电流，由于其优点很多，所以广泛应用于变电站中，目前型号主要有:ZN12-10型，ZN28A-10型。
  ZN65A-12型，ZN12A-12型，VS1型，ZN30型等，具体介绍真空断路器技术标准真空断路器在我国近十年来得到了蓬勃的发展，产品从过去的ZN1-ZN5几个品种发展到数十多个型号，品种，额定电流达到5000A。
